တိုတောင်းသော ပတ်လမ်းကို ရိုက်သောအခါ မည်သူက ဦးစွာ လုပ်ဆောင်သည် - Contactor သို့မဟုတ် Fuse မှားယွင်းသော Sequence နှင့် သင်၏ SiC Module မရှိတော့ပါ။

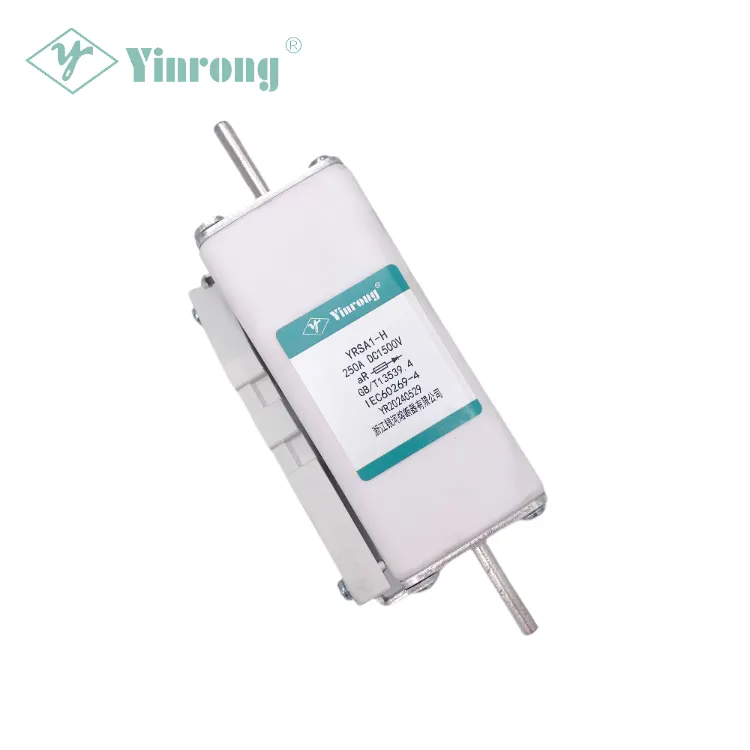

ဗို့အားမြင့်တွင်၊ DC အားသွင်းစခန်းများနှင့် စွမ်းအင်သိုလှောင်မှု PCS၊ DC contactors နှင့် fuses ကဲ့သို့သော ပါဝါမြင့်မားသောစနစ်များတွင် circuit diagrams များပေါ်တွင် အမြဲအတူတကွ ပေါ်လာသည် - တူညီသောပင်မဆားကစ်တွင် ဆက်တိုက်ချိတ်ဆက်ထားသည်။ သို့ သော် အင်ဂျင်နီယာများစွာသည် ၎င်းတို့အား "တစ်ဦးစီသည် ၎င်းတို့၏ကိုယ်ပိုင်အလုပ်" ဟု ထင်မြင်နေကြဆဲဖြစ်သည် - contactor သည် switching ကိုကိုင်တွယ်သည်၊ fuse သည် short-circuit အကာအကွယ်ကိုကိုင်တွယ်သည်။

သို့သော် အမှန်တကယ် အမှားအယွင်းများကို ခွဲခြမ်းစိတ်ဖြာမှု ပြုလုပ်ဖူးသူတိုင်းသည် ခက်ခဲသော အမှန်တရားကို သိရှိသည်- စစ်မှန်သော ညှိနှိုင်းမှုမရှိဘဲ "မိမိတို့ကိုယ်ပိုင် တိုက်ပွဲများ" ကိုသာ တိုက်ခိုက်ပါက၊ ၎င်းတို့သည် မည်သည့်အချိန်တွင် ဖွင့်ရမည် သို့မဟုတ် မဖြစ်သင့်သည့်အခါတွင် ခရီးထွက်ရန် ပျက်ကွက်နိုင်ပြီး သင်၏ ဒေါ်လာတစ်ထောင်တန် SiC module လည်း ပျက်သွားမည်ဖြစ်သည်။

ယနေ့ကျွန်ုပ်တို့သည် ဤ "ရွှေနှစ်တွဲ" ၏ ပေါင်းစပ်ညှိနှိုင်းမှုအခြေခံမူများကို အခြေခံမှ ခွဲထုတ်ပါမည်။

I. Time-Sequence Layering- အမှားများသည် အဆင့်သုံးဆင့်ဖြင့် ရောက်ရှိလာသည်၊ လုပ်ဆောင်ချက်များသည် အမိန့်ကို လိုက်နာရမည်ဖြစ်သည်။

စနစ်တကျ ဒီဇိုင်းထုတ်ထားသော ဗို့အားမြင့် DC ဆားကစ်သည် သုံးဆင့်ကာကွယ်မှုကို လုပ်ဆောင်သည်။ contactors များနှင့် fuses များသည် တင်းကျပ်သော အချိန်-အစီအစဥ် ခွဲဝေမှုကို လိုက်နာကြပြီး ၎င်းတို့ကြားတွင် ပဋိပက္ခမရှိပါ-

1. အပျော့စား Overload (1–3× အဆင့်သတ်မှတ်ထားသော လက်ရှိ)

စနစ် BMS နှင့် drive board ဆော့ဖ်ဝဲလ်သည် ပထမဦးစွာ - ပါဝါလျှော့ချခြင်း၊ အချက်ပေးသံများ - contactor သည် ပုံမှန်အတိုင်းပွင့်နေပြီး fuse လုံးဝလည်ပတ်ခြင်းမရှိပါ။

2. Moderate Overload (3–8× အဆင့်သတ်မှတ်ထားသော လက်ရှိ)

ဆော့ဖ်ဝဲသည် အချိန်မီ မတုံ့ပြန်နိုင်ပါ။ contactor သည် အနှောင့်အယှက်ကို လုပ်ဆောင်သည်၊ ပြတ်တောက်နေသော လက်ရှိကို ရှင်းလင်းပြီး fuse သည် နဂိုအတိုင်း ကျန်ရှိနေပါသည်။

3. Extreme Short Circuit (10×+ အလွန်မြင့်မားသော လက်ရှိ)

ဆော့ဖ်ဝဲလ်နှင့် အဆက်အသွယ်ကိရိယာသည် လုံလောက်သော တုံ့ပြန်မှုကို မပြုလုပ်နိုင်ပါ။ Galaxy Fuse ၏ aR-အတန်းအစား မြန်နှုန်းမြင့် fuses များသည် contactor ကို ဆက်တိုက်မထိခိုက်စေမီ မီလီစက္ကန့်အတွင်း ပြတ်တောက်မှုကို ရှင်းလင်းရန် ဦးစားပေးလုပ်ဆောင်ပါသည်။

ညှိနှိုင်းရေးစည်းမျဉ်း-Fuse အဆင့်သတ်မှတ်ထားသော လက်ရှိ > Contactor ဆက်တိုက်လျှပ်စီးကြောင်း၊ လှိုင်းတက်ခြင်းနှင့် အပူချိန်မြင့်မားသောအခြေအနေများအတွက် လုံလောက်သောအနားသတ်ပါရှိသော - ဖျစ်သည် အသက်အန္တရာယ်ရှိသော ဝါယာရှော့ဆားကစ်များတွင်သာ လုပ်ဆောင်သည်။

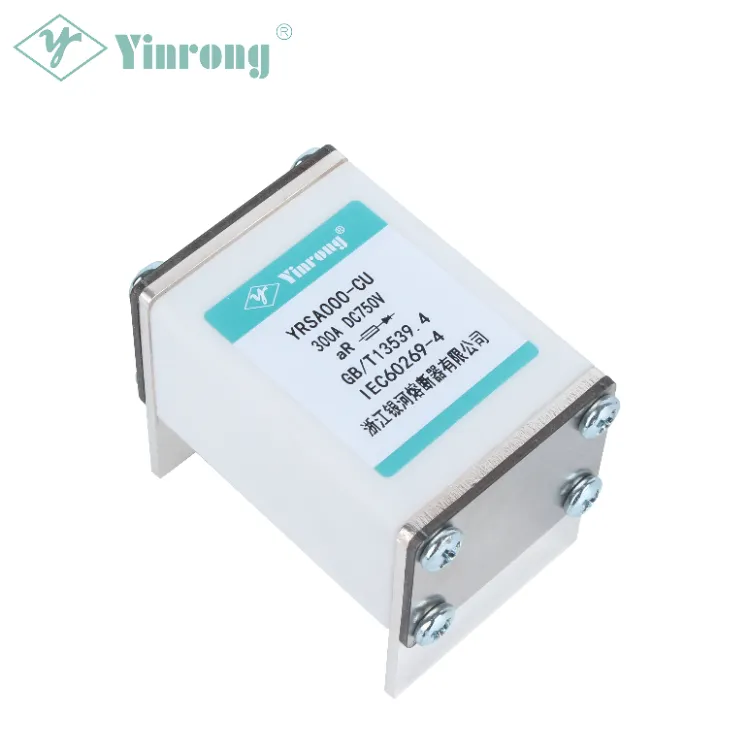

လက်တွေ့အကိုးအကား-250A full-load စနစ်အတွက်၊ 300A contactor နှင့် တွဲထားသည့် တစ်ခုကို ရွေးချယ်ပါ။Galaxy Fuse YRSA စီးရီး 350A စတုရန်း မြန်နှုန်းမြင့် ဖျူးစ်.



II စွမ်းအင်ကိုက်ညီမှု- Fuse သည် အပူကိုစုပ်ယူသည်၊ Contactor သည် အပူဒဏ်ကို ရှောင်ရှားသည်။

ဒါက ညှိနှိုင်းကာကွယ်မှုရဲ့ အဓိကအချက်ဖြစ်ပြီး အင်ဂျင်နီယာ 90% က လျစ်လျူရှုထားတဲ့ အခြေခံမူပါ။ ရိုးရိုးရှင်းရှင်းပြောရလျှင်- လျှပ်စစ်ပတ်လမ်းပြတ်ချိန်တွင် ထုတ်လွှတ်သော စုစုပေါင်းအပူစွမ်းအင် (I²t) သည် contactors နှင့် power module များကို ဖျက်ဆီးပစ်သည်။ စစ်မှန်သောညှိနှိုင်းကာကွယ်မှုရရှိရန် သံစည်းမျဥ်းတစ်ခုလိုက်နာရမည်- Galaxy Fuse မြန်နှုန်းမြင့် fuse စုစုပေါင်းရှင်းလင်းခြင်းI²t < Contactor သည် အချိန်တိုအတွင်း I²t ခံနိုင်ရည်ရှိသည်။

1. အရည်အသွေးညံ့ gG အနှေး-မှုတ် FuseI²t တန်ဖိုးများသည် ကြီးမားသည် - အပူစွမ်းအင် အများစုကို contactor အတွင်းသို့ စွန့်ပစ်ပြီး အပူချိန်မြင့်သော အဆက်အသွယ် ဂဟေဆက်ခြင်းကို ဖြစ်စေသည်။ ဤသည်မှာ ညှိနှိုင်းဆောင်ရွက်မှု လုံးဝမရှိသော "အပြန်အလှန် ဖျက်ဆီးခြင်း" အမျိုးအစားဖြစ်သည်။

2. Galaxy Fuse YRSA စီးရီး aR-Class မြန်နှုန်းမြင့် Fuse-I²t ဖြတ်သန်းခွင့်ကို အတိအကျ ကန့်သတ်ထားသည့် ငွေစင် သို့မဟုတ် ငွေရောင် ကြေးနီအမြှေးပါး အစိတ်အပိုင်းများ ပါဝင်ပါသည်။ ယူခြင်း။YRSA000-CU စီးရီး ဥပမာအနေဖြင့်၊ aR-class fuses များသည် အလွန်နိမ့်သော I²t နှင့် အားကောင်းသော current-limiting စွမ်းရည်ကို ပေးစွမ်းသည် - ဝါယာရှော့ဖြစ်နေစဉ် အပူအများစုကို စုပ်ယူပါသည်။ contactor မှတဆင့် ဖြတ်သန်းသော အပူသည် အနည်းငယ်သာ ရှိပြီး အဆက်အသွယ်များသည် ဂဟေဆက်ခြင်းမရှိဘဲ မပျက်မစီး ရှိနေသည် - "ညှိနှိုင်းမှုအကျိုးသက်ရောက်မှုကို ရရှိစေသည်"fuse ကိုစွန့်လွှတ်ပါ၊ contactor ကိုကယ်တင်ပါ။"

Galaxy Fuse ၏ သီးသန့် arc-quenching နည်းပညာ - အထူးပြု arc-suppression ကုသမှုဖြင့် သန့်စင်သော မြင့်မားသော quartz သဲဖြင့် ပေါင်းစပ်ထားသည် - ပတ်လမ်းပြတ်နေချိန်တွင် arcs များသည် အိုးအိမ်ပေါက်ပြဲခြင်း သို့မဟုတ် သဲများယိုစိမ့်ခြင်းမရှိဘဲ အိုးအိမ်များ ပေါက်ပြဲခြင်း သို့မဟုတ် သဲယိုစိမ့်ခြင်းမှ ကာကွယ်ပေးပြီး contactor terminals များ၏ ဒုတိယမြောက် arc ပျက်စီးမှုကို ကာကွယ်ပေးပါသည်။

III ဗို့အားနှင့် လက်ရှိအဆင့် ကိုက်ညီမှု- တစ်စုတစ်စည်းတည်းသော ပလပ်ဖောင်း၊ ညှိနှိုင်းလုပ်ဆောင်သော အဆင့်သတ်မှတ်ခြင်း။

ပေါင်းစပ်ညှိနှိုင်းမှု၏ အခြေခံအုတ်မြစ်မှာ အစိတ်အပိုင်းနှစ်ခုစလုံးသည် တူညီသော ဟာ့ဒ်ဝဲ ကန့်သတ်ဘောင်လိုင်းပေါ်တွင် လုပ်ဆောင်ခြင်းဖြစ်သည် - ဗို့အားမြင့်တစ်ခုနှင့် ဗို့အားနိမ့်တစ်ခု၊ မြင့်မားသော လက်ရှိအဆင့်သတ်မှတ်ထားသည့် တစ်ခုနှင့် တစ်ခုမဟုတ်သော လက်ရှိအဆင့်နိမ့်တစ်ခုတို့ဖြစ်သည်။

1. ဗို့အား ပေါင်းစည်းရေး

contactor နှင့် fuse နှစ်ခုလုံး၏ အဆင့်သတ်မှတ်ထားသော DC ဗို့အားသည် ဘတ်စ်ကားဗို့အားအထက် 1.2–1.3× ဘေးကင်းရေးအနားသတ်ဖြင့် ပြီးပြည့်စုံစွာ ကိုက်ညီရမည်-

●750V Standard အားသွင်းစခန်း-Contactor 1000VDC + Galaxy FuseYRSA000-CU စီးရီး 750/1000VDC

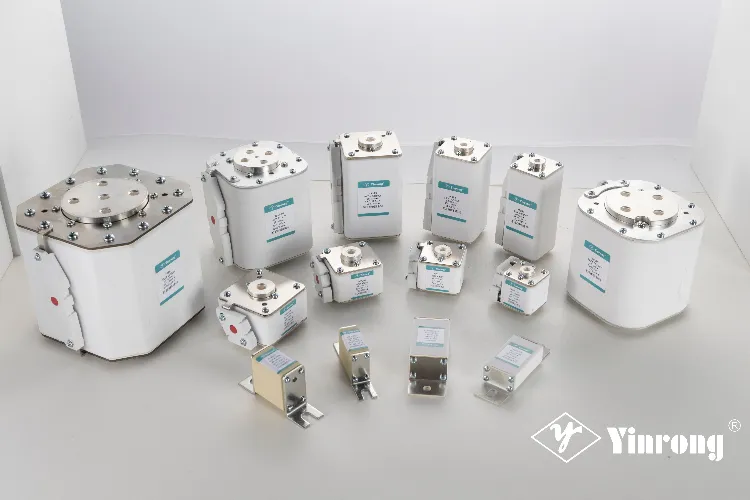

●800V ဗို့အားအလွန်မြန်သော အားသွင်းခြင်း/ မီဂါဝပ် သိုလှောင်မှု-Contactor 1500VDC + Galaxy FuseYRSA1-HK စီးရီးများ 1500VDC သို့မဟုတ်YRSA7-PK စီးရီး 1500VDC



Galaxy Fuse ထုတ်ကုန်များသည် IEC60269-4၊ GB/T13539.4 နှင့် UL၊ TUV နှင့် CE လက်မှတ်များ ဆက်တိုက်ကိုင်ဆောင်ထားသော စီးရီးများစွာဖြင့် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ မြင့်မားသော လျှပ်ကာစွမ်းအားသည် ဗို့အားမြင့် contactors များနှင့် ပြီးပြည့်စုံသော လိုက်ဖက်မှုကို သေချာစေသည်။



2. လက်ရှိ Layering

Fuse အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းသည် contactor ထက်တစ်လှမ်းပိုမြင့်နေသင့်ပြီး "ဘေးကင်းရေးကြားခံဇုန်" ကိုဖန်တီးပေးသည် - ဝန်နှင့်ရေလှိုင်းအခြေအနေများသည် တစ်ခုနှင့်တစ်ခု အနှောင့်အယှက်မဖြစ်စေပါ။ Galaxy FuseYRSA စီးရီး 32VDC မှ 1500VDC အထိ ဗို့အားအပြည့်ပါဝင်ပြီး DC250kA အထိ အနှောင့်အယှက်ပေးနိုင်သည်။ လက်ရှိ high-current contactors များနှင့် ကိုက်ညီသောအခါ၊ ရေရှည် full-load temperature မြင့်တက်မှုသည် အလွန်နိမ့်သည် - terminal heating နှင့် source မှ arcing များကို ဖယ်ရှားကာ နာတာရှည်ပျက်ကွက်မှုများကို လျှော့ချပေးသည်။

3. ညှိနှိုင်းထားသော Environmental Derating

အပူချိန်မြင့်သော အကာအရံများ သို့မဟုတ် မြင့်မားသောပတ်ဝန်းကျင်များတွင်၊ contactor နှင့် fuse နှစ်ခုလုံးကို တစ်ပြိုင်နက် နှောင့်နှေးစေရမည် - ၎င်းသည် ပေါင်းစပ်ချိန်ခွင်လျှာကို ချိုးဖျက်နိုင်သောကြောင့် အစိတ်အပိုင်းတစ်ခုတည်းကိုသာ နှိမ့်ချခြင်းမပြုပါနှင့်။

IV Galaxy Fuse – Contactor Coordination အတွက် ဖန်တီးထားသော Fuse Solutions

1980 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး Galaxy Fuse (Yinrong) သည် R&D၊ စမ်းသပ်ခြင်း၊ ထုတ်လုပ်ခြင်းနှင့် ရောင်းချခြင်းတို့ကို ပေါင်းစပ်ထားသော ပရော်ဖက်ရှင်နယ်ဖျူးထုတ်လုပ်သူဖြစ်သည်။ ကုမ္ပဏီသည် PV၊ စွမ်းအင်သိုလှောင်မှုနှင့် အားသွင်းစခန်းအပလီကေးရှင်းများအတွက် စီးရီးသစ် စွမ်းအင်သုံး fuses များကို ထုတ်လုပ်နေပြီး ကမ္ဘာတစ်ဝှမ်းရှိ နိုင်ငံများနှင့် ဒေသပေါင်း 80 ကျော်သို့ ထုတ်ကုန်များ တင်ပို့ရောင်းချလျက်ရှိသည်။

1. Material-Level ညှိနှိုင်းဆောင်ရွက်ခြင်း

တစ်ဦးတည်းပိုင် ငွေ-ချထားသည့် ကြေးနီအမြှေးပါးဒြပ်စင်များသည် ရေလှိုင်းဒဏ်ကို ခံနိုင်ရည်ရှိပြီး သတ္တုပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိစေသည် - အနှောင့်အယှက်မဖြစ်စေဘဲ တစ်နေ့လျှင် သောင်းနှင့်ချီသော switching cycles များကို လိုက်လျောညီထွေဖြစ်စေသည်။ ထုတ်ကုန်များသည် IEC60269-4၊ GB/T13539.4၊ နှင့် အခြားစံနှုန်းများနှင့် ကိုက်ညီပြီး တည်ငြိမ်သော ကာရံကာ ပြီးပြည့်စုံသော terminal ကိုက်ညီမှုရှိသည် - အပူအန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။

2. Process-Optimized Arc Quenching

အပြိုင်-ဒြပ်စင်များ ရပ်တန့်ခြင်း၊ လျင်မြန်စွာ ပြတ်တောက်မှုပြတ်တောက်ခြင်း နှင့် ကြွေပြွန်ဆန့်ကျင်ကွဲအက်ခြင်း အပါအဝင် ခေတ်မီနည်းပညာများသည် တာတိုပတ်လမ်းအခြေအနေများအောက်တွင် - contactor အဆက်အသွယ်များနှင့် terminals များ၏ arc ပျက်စီးမှုကို ကာကွယ်ပေးပါသည်။

3. Full-Series Voltage & Current Layered Matching

●YRSA000-CU စီးရီး-750V/1000V ပုံမှန်အားသွင်းကိရိယာများနှင့် အသေးစားမှအလတ်စား စွမ်းအင်သိုလှောင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

●YRSA1-HK စီးရီး-1000V–1500V စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။

●YRSA7-PK စီးရီး-1500V စတုရန်းကိုယ်ထည်စီးရီး၊ 800V ဗို့အားမြင့်အလွန်မြန်သောအားသွင်းမှုနှင့် ကြီးမားသောစွမ်းအင်သိုလှောင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည် - DC250kA အထိ အနှောင့်အယှက်ပေးနိုင်စွမ်းရှိသည်။



စျေးကွက်တွင်ရရှိနိုင်သောစံဗို့အားမြင့် DC contactors အားလုံးနှင့်လိုက်ဖက်သည်။



4. One-Stop Coordinated Selection Service

Galaxy Fuse သည် I²t ကိုက်ညီသော တွက်ချက်မှုများမှ စနစ်ကာကွယ်မှုဖြေရှင်းချက်များကို ပြီးမြောက်စေရန် ပရော်ဖက်ရှင်နယ်နည်းပညာပံ့ပိုးမှုကို ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့၏နည်းပညာအဖွဲ့သည် contactor နှင့် fuse coordination အတွက် ကိုက်ညီသော parameters အစုံအလင်ကို အတိအကျတွက်ချက်ရာတွင် သုံးစွဲသူများအား ကူညီပေးနိုင်ပါသည်။

နိုင်ငံတကာ ထိပ်တန်းအမှတ်တံဆိပ်များနှင့် နှိုင်းယှဉ်ပါက Galaxy Fuse သည် တူညီသော သတ်မှတ်ချက်များနှင့် အသိအမှတ်ပြုလက်မှတ်များတွင် သိသာထင်ရှားသော ကုန်ကျစရိတ်-စွမ်းဆောင်ရည် အားသာချက်များကို ပေးဆောင်ပါသည်။ နှစ်ပေါင်း 40 ကျော်ကြာ ဖျစ်ထုတ်လုပ်မှုကျွမ်းကျင်မှု၊ 48+ မူပိုင်ခွင့်များနှင့် နိုင်ငံတကာအသိအမှတ်ပြုလက်မှတ်များ (UL/TUV/CE/CQC) တို့ကို အသုံးပြုခြင်းဖြင့် Galaxy Fuse သည် ပစ္စည်းများ၊ အဖျားခတ်ခြင်းလုပ်ငန်းစဉ်များနှင့် စနစ်ညှိနှိုင်းလုပ်ဆောင်နိုင်မှုတို့တွင် ရှင်းလင်းသောအားသာချက်များကို သရုပ်ပြပါသည်။

နောက်ဆုံးအတွေးများ

DC contactor နှင့် fuse အကြား ပေါင်းစပ်ညှိနှိုင်းမှုသည် အချိန်ကိုက်၊ စွမ်းအင်နှင့် ကန့်သတ်ဘောင်များ သုံးခုကြားရှိ တိကျစွာကိုက်ညီမှုအကြောင်း အခြေခံဖြစ်သည်။ အချိန်မှန်ကိုရယူပါ – အမှားအယွင်းများကို မှန်ကန်သောအလွှာတွင် ကိုင်တွယ်သည်။ I²t မှန်ပါ - အပူကို သင့်လျော်သလို ဖြန့်ဝေပါ။ ဗို့အားနှင့် လက်ရှိ မှန်ကန်မှုကို ရယူပါ – ဟာ့ဒ်ဝဲ အစိတ်အပိုင်းများသည် တစ်ခုနှင့်တစ်ခု အလျှော့အတင်း မလုပ်ပါ။

သုံးခုလုံးက မရှိမဖြစ်ပါ။ မှန်ကန်စွာရွေးချယ်ပါ - contactor နှင့် fuse တစ်ခုစီသည် ၎င်းတို့၏အစိတ်အပိုင်းတစ်ခုစီတွင်ပါဝင်ပြီး အကာအကွယ်အလွှာများကိုတည်ဆောက်ပါ။ မှားယွင်းစွာရွေးချယ်ပါ - အကောင်းဆုံးကာကွယ်မှုမအောင်မြင်ပါက၊ အဆိုးဆုံးတွင် စက်ပစ္စည်းများ ပျက်စီးသွားပါသည်။

Galaxy Fuse - အားသွင်းစခန်းများနှင့် စွမ်းအင်သိုလှောင်မှုစနစ်များအတွက် လုံခြုံစိတ်ချရပြီး ယုံကြည်စိတ်ချရသော ဆားကစ်အကာအကွယ်ဖြေရှင်းချက်များကို ပေးဆောင်ရန် ရည်ရွယ်ထားသည့် အရည်အသွေးမြင့် fuses များအတွက် နှစ်ပေါင်း 40 ကျော် ကတိကဝတ်ပြုထားသည်။

fuse ရွေးချယ်မှု သို့မဟုတ် contactor ညှိနှိုင်းမှုဆိုင်ရာ နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှုများအတွက် ကျေးဇူးပြု၍Galaxy Fuse နည်းပညာအဖွဲ့ကို ဆက်သွယ်ပါ။.
