DC Contactors နှင့် Fuses များ မည်သို့ အတူတကွ လုပ်ဆောင်ကြသည် ။

I. လုပ်ငန်းဆိုင်ရာ အဓိပ္ပါယ်ဖွင့်ဆိုချက်- ရှင်းလင်းစွာသတ်မှတ်ထားသော အခန်းကဏ္ဍများပါရှိသော အလွှာနှစ်ထပ်ကာကွယ်ရေး ဗိသုကာ

DC Contactor- ထိန်းချုပ်နိုင်သော အမှုဆောင်ခလုတ်တစ်ခု

DC contactor သည် ထိန်းချုပ်မှုစနစ်၏ အမိန့်များအောက်တွင် ပါဝါမြင့်သော DC ဆားကစ်များကို ချိတ်ဆက်ပြီး ဖြတ်တောက်ပေးသည့် လျှပ်စစ်စက်ခလုတ်ပြောင်းကိရိယာတစ်ခုဖြစ်သည်။ အားသွင်းစခန်းရှိ ၎င်း၏ အဓိကလုပ်ဆောင်ချက်များမှာ-

•အားသွင်းခြင်း စတင်/ရပ်တန့် ထိန်းချုပ်မှု- BMS သို့မဟုတ် အားသွင်းထိန်းချုပ်ကိရိယာမှ အမိန့်ပေးချက်အရ အားသွင်းလမ်းကြောင်းကို သတ်မှတ်ရန် ပိတ်ပြီး ပြီးစီးပါက ချိတ်ဆက်မှုဖြတ်ရန် ဖွင့်သည်။

•အရေးပေါ် သီးခြားခွဲထားခြင်း- အပူချိန်လွန်ကဲခြင်း၊ ဗို့အားလွန်ခြင်း၊ သို့မဟုတ် လျှပ်ကာများ ချို့ယွင်းမှုများကဲ့သို့ ပုံမှန်မဟုတ်သော အခြေအနေများကို စနစ်က တွေ့ရှိသောအခါ အမိန့်ပေးချက်များကို လက်ခံရရှိသောအခါ ထိန်းချုပ်ထားသော ပါဝါချိတ်ဆက်မှု ဖြတ်တောက်မှုကို လုပ်ဆောင်သည်။

•ကြိုတင်ငွေပေးချေမှု စီမံခန့်ခွဲမှု- ပင်မပတ်လမ်းအား အားမပြည့်မီတွင် ဘတ်စ်ပတ်စ်ပတ်စ်များကို အကာအကွယ်ပေးသည့် inrush current ကိုကန့်သတ်ရန် ကြိုတင်အားသွင်းခုခံရေးကိရိယာဖြင့် လုပ်ဆောင်သည်။

DC Fuse- Passive Ultimate Protection ကိရိယာ

fuse သည် တစ်ခါသုံး အကာအကွယ်ဒြပ်စင်တစ်ခုဖြစ်ပြီး ၎င်းတို့သည် ပြောင်းလဲ၍မရသော ပျက်စီးမှုများကို မဖြစ်ပေါ်စေမီ ပြတ်တောက်နေသော လျှပ်စီးကြောင်းများကို ပြတ်တောက်သွားအောင် စိတ်ချယုံကြည်စွာ အနှောင့်အယှက်ပေးသည့် အရာတစ်ခုဖြစ်သည်။ DC အားသွင်းစခန်းများတွင်အသုံးပြုသော semiconductor-grade fast-acting fuses များနှင့် သာမန်စက်မှုလုပ်ငန်းသုံး fuses များအကြား အခြေခံကွာခြားချက်များမှာ-

•မိုက်ခရိုဒုတိယအဆင့် တုံ့ပြန်မှု- contactor mechanical actuation အတွက် လိုအပ်သော ဆယ်ဂဏန်းမီလီစက္ကန့်များထက် ပိုမြန်သည်။

•လက်ရှိ ကန့်သတ်ခြင်း လက္ခဏာ- downstream power devices (IGBT/SiC) ၏ ခံနိုင်ရည်ရှိသော ကန့်သတ်ချက်များအတွင်း မှားယွင်းနေသော လက်ရှိစွမ်းအင်ကို ကန့်သတ်ထားသည်။

•DC Arc-Quenching စွမ်းရည်- ပြန်လည်လောင်ကျွမ်းနိုင်သည့် အန္တရာယ်မရှိဘဲ 500V–1500V DC စနစ်များတွင် ယုံကြည်စိတ်ချရသော အနှောင့်အယှက်များ။

•နေရာချထားခြင်း အနှစ်ချုပ်- contactor သည် ထိန်းချုပ်ထားသော "လုံခြုံရေးဂိတ်" ဖြစ်သည်; fuse သည် မရှိမဖြစ် "ကာကွယ်ရေးနောက်ဆုံးလိုင်း" ဖြစ်သည်။

II Coordinated Matching ၏ Engineering Logic

အားသွင်းစခန်း အကာအကွယ်ဒီဇိုင်းသည် တူညီသော အကာအရံတစ်ခုတွင် စက်နှစ်လုံးကို တပ်ဆင်ရုံမျှနှင့် ဝေးသည်။ ၎င်းတို့၏ ညှိနှိုင်းဆက်ဆံရေးသည် အလွှာအကာအကွယ်ဗိသုကာတစ်ခု၏ ပင်မနည်းပညာဆိုင်ရာ ယုတ္တိယုတ္တိတစ်ခုဖြစ်သည်။

ရိုးရိုးပါဝါ Circuit Topology

Grid Input → AC/DC Module → DC Bus → Fuse  → Main Contactor  → Pre-charge Contactor + Resistor → Vehicle Interface

ကာကွယ်မှုအဆင့်နှင့် တုံ့ပြန်မှုအချိန်ကိုက်ခြင်း။

မကိုက်ညီသောညှိနှိုင်းမှုမှ ပုံမှန်ပျက်ကွက်မုဒ်များ

ပင်မဒီဇိုင်းစံသတ်မှတ်ချက်- I²t မှ ဖြတ်သွားသော fuse တန်ဖိုးသည် ကာကွယ်ထားသော contactor ၏ I²t တန်ဖိုးကို ခံနိုင်သော short-circuit ထက် တင်းကြပ်စွာ လျော့နည်းနေရပါမည်။

III ကိုက်ညီမှုနှင့် ရွေးချယ်မှုအတွက် အဓိကနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်ငါးခု

1. အဆင့်သတ်မှတ်ထားသော ဗို့အား- Ample Margin ဖြင့် DC-Specific

DC လျှပ်စီးကြောင်းတွင် သဘာ၀ သုညဖြတ်ကျော်အမှတ်မရှိသောကြောင့်၊ AC စနစ်များထက် အဆစ်များ ပျက်သုဉ်းရန် ပိုမိုခက်ခဲပါသည်။ ထို့ကြောင့်၊ DC သီးသန့်စက်ပစ္စည်းများအတွက် ရွေးချယ်မှုယုတ္တိသည် အခြေခံအားဖြင့် AC စက်များနှင့် ကွဲပြားသည်။

ရွေးချယ်ရေးမူဘောင်- fuse နှင့် contactor နှစ်ခုလုံး၏ အဆင့်သတ်မှတ်ဗို့အား ≥ စနစ်၏ အမြင့်ဆုံး DC ဘတ်စ်ကားဗို့အား ဖြစ်ရပါမည်။

• 800V အားသွင်းပလပ်ဖောင်း → အကြံပြုထားသော 1000V DC သို့မဟုတ် ပိုမြင့်သော အဆင့်သတ်မှတ်ချက်

• 1500V စွမ်းအင်သိုလှောင်မှုစနစ် → 1500V DC သို့မဟုတ် ပိုမိုမြင့်မားသော အဆင့်သတ်မှတ်ချက်ကို ရွေးချယ်ရပါမည်။

အင်ဂျင်နီယာသတိပေးချက်- DC သီးသန့်စက်ပစ္စည်းများအတွက် AC အဆင့်သတ်မှတ်ထားသော ထုတ်ကုန်များကို အစားထိုးခြင်းအား တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။ ပြတ်တောက်မှု ပြတ်တောက်နေချိန်အတွင်း arc ကို ထိထိရောက်ရောက် ငြိမ်းသတ်နိုင်ခြင်းမရှိပါက ဆိုးရွားသော အကျိုးဆက်များကို ဖြစ်ပေါ်စေနိုင်သည်။

2. အဆင့်သတ်မှတ်ထားသော လက်ရှိ- Contactors အတွက် အနားသတ်၊ I²t Fuses အတွက် တွက်ချက်မှု

DC Contactor-

•Continuous current rating သည် အားသွင်းဌာန၏ အမြင့်ဆုံး output current ကို ကျော်လွန်သင့်သည်။

• အင်ဂျင်နီယာအတွေ့အကြုံအချက်- ခန့်မှန်းခြေအားဖြင့် 1.2× တွင် အကြံပြုထားသော ရွေးချယ်မှု။

DC Fuse-

• ရွေးချယ်မှုသည် အဆင့်သတ်မှတ်ထားသော လက်ရှိပေါ် မူတည်၍ မဖြစ်စေရပါ။ I²t နှင့် breaking capacity ကို ကျယ်ကျယ်ပြန့်ပြန့် အကဲဖြတ်ရပါမည်။

• Fuse အရည်ပျော်ခြင်း I²t သည် ကာကွယ်ထားသော တစ်ပိုင်းလျှပ်ကူးတာ module (IGBT/SiC) ၏ခံနိုင်ရည် I²t အောက်ရှိရမည်။

• အင်ဂျင်နီယာအတွေ့အကြုံအချက်- ခန့်မှန်းခြေအားဖြင့် 1.5× တွင် အကြံပြုထားသော ရွေးချယ်မှု။

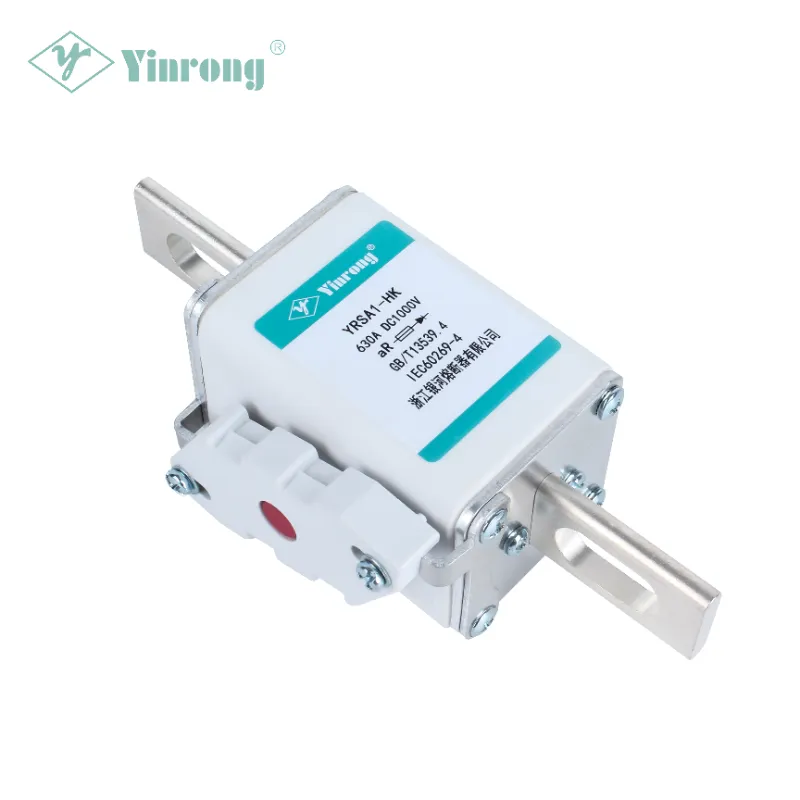

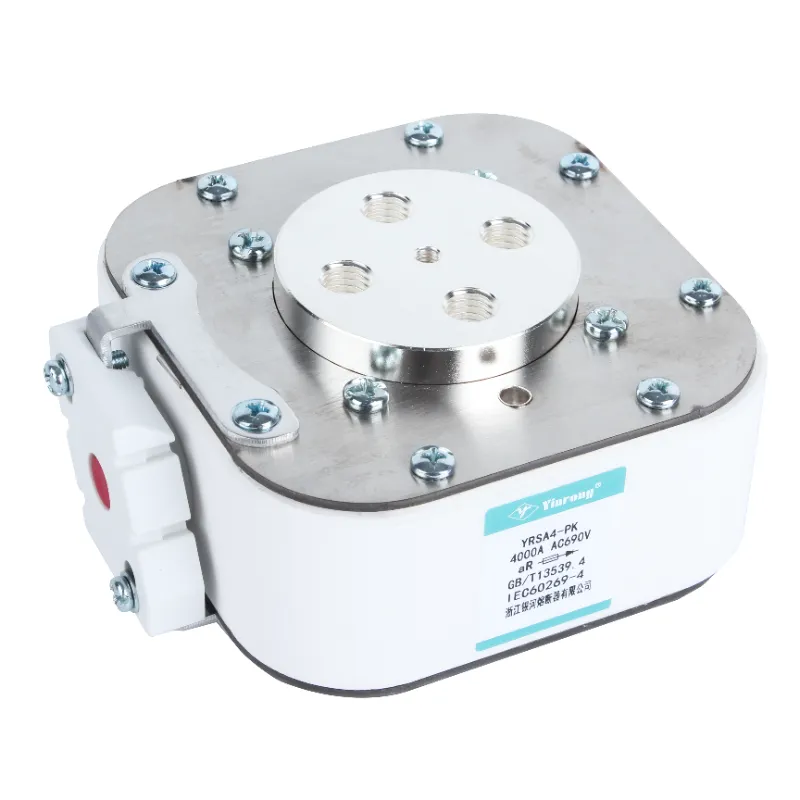

YRSA စီးရီး Zhejiang Galaxy Fuse မှ အဆင့်သတ်မှတ်ထားသော ဗို့အား 690V မှ 1500V နှင့် 10A မှ 3000A အထိ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းများကို ဖုံးအုပ်ထားပြီး၊ သန့်စင်မှုမြင့်မားသော alumina သဲဖြင့် ပြုလုပ်ထားသော သတ္တုစပ်ကဲ့သို့ မြင့်မားသော သဲသောင်ဖြင့် ပြုလုပ်ထားသော ကြေးနီ သို့မဟုတ် သန့်စင်သော ငွေသားဖြင့် ပြုလုပ်ထားသော ကြေးနီရောင်ပြွန်များ ပါဝင်ပါသည်။

3. I²t ညှိနှိုင်းမှု- လိုက်ဖက်ညီသော ဒီဇိုင်း၏ အဓိက ကန့်သတ်ချက်များ

I²t (ampere-squared-seconds) သည် fuse နှင့် contactor ကိုက်ညီသောရွေးချယ်မှုတွင် အရေးကြီးဆုံး အရေအတွက်ညွှန်ကိန်းဖြစ်သည်။

ရွေးချယ်မှု ကန့်သတ်ဆက်ဆံရေးများ-

Galaxy Fuse ၏ လျင်မြန်သော စွမ်းဆောင်နိုင်သော fuse စီးရီးများတွင် I²t တန်ဖိုးများ နိမ့်ပါးခြင်း၊ ခိုင်ခံ့သော လက်ရှိကန့်သတ်နိုင်စွမ်းနှင့် မြင့်မားသော ဖောက်ထွင်းနိုင်မှုတို့ ပါဝင်သောကြောင့် ၎င်းတို့သည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ကိရိယာများနှင့် ပြီးပြည့်စုံသော ပတ်လမ်းလျှပ်ကူးပစ္စည်းများ၏ short-circuit ကာကွယ်မှုအတွက် သင့်လျော်ပါသည်။

4. Time-Current Selective Coordination

အဆင့်များစွာသော အကာအကွယ်ဗိသုကာတစ်ခုတွင်၊ အမှားအယွင်းအမှတ်နှင့်အနီးဆုံး အကာအကွယ်ကိရိယာသည် ဦးစွာလည်ပတ်ရမည်ဖြစ်သည်။

5. ပတ်ဝန်းကျင် အပူချိန် နှင့် Derating

အားသွင်းစခန်းများသည် -40°C နိမ့်သောအပူချိန်မှ +85°C မြင့်မားသောအပူချိန်အထိ အင်ဂျင်နီယာလိုအပ်ချက်များနှင့်အတူ ကျယ်ပြန့်သောပတ်ဝန်းကျင်အနှံ့တွင် ဖြန့်ကျက်ချထားပါသည်။ fuses နှင့် contactor နှစ်ခုစလုံးသည် အမှန်တကယ် ပတ်ဝန်းကျင် အပူချိန်အရ စွမ်းဆောင်ရည် ကျဆင်းနေရပါမည်။

IV Galaxy Fuse- DC အားသွင်းစခန်းကာကွယ်ရေးအတွက် ပရော်ဖက်ရှင်နယ်ရွေးချယ်မှု

1980 ခုနှစ်တွင် စတင်တည်ထောင်ခဲ့ပြီး၊Zhejiang Galaxy Fuse Co., Ltd. R&D၊ စမ်းသပ်ခြင်း၊ ထုတ်လုပ်ခြင်း၊ ရောင်းချခြင်းနှင့် တင်သွင်းခြင်း/တင်ပို့ခြင်းတို့ကို ပေါင်းစပ်ထားသော ပရော်ဖက်ရှင်နယ် fuse လုပ်ငန်းတစ်ခုဖြစ်သည်။ ယခင်စက်အဆောက်အအုံဝန်ကြီးဌာနလက်အောက်ရှိ အဓိကလုပ်ငန်းကြီးတစ်ခုဖြစ်ပြီး တရုတ်နိုင်ငံတွင် ထိပ်တန်းဖျူးများထုတ်လုပ်သည့်ကုမ္ပဏီတစ်ခုအနေဖြင့် ကုမ္ပဏီ၏အဓိကထုတ်ကုန်များသည် photovoltaic DC fuses၊ စွမ်းအင်သုံးယာဉ် fuses အသစ်များနှင့် အားသွင်းစခန်း fuses များပါဝင်သည်။ ထုတ်ကုန်များသည် IEC 60269၊ GB/T 13539.4 နှင့် အခြားနိုင်ငံတကာနှင့် ပြည်တွင်းစံနှုန်းများနှင့် ကိုက်ညီပြီး ဥရောပ၊ အမေရိက၊ အရှေ့တောင်အာရှနှင့် အရှေ့အလယ်ပိုင်းအပါအဝင် နိုင်ငံနှင့် ဒေသ 80 ကျော်သို့ တင်ပို့ရောင်းချလျက်ရှိသည်။

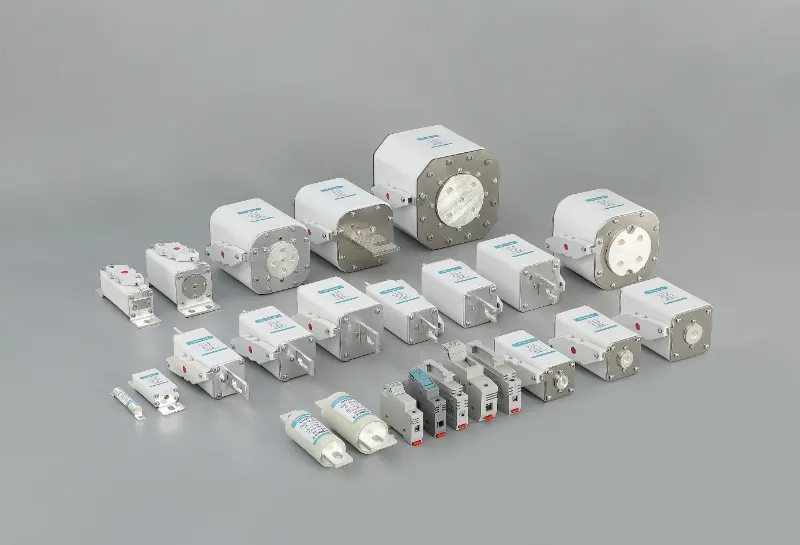

အားသွင်းစခန်းများအတွက် DC Protection ထုတ်ကုန်စီးရီးကို အကြံပြုထားသည်။

Galaxy Fuse ၏ Core Technical အားသာချက်များ

•နိုင်ငံတကာ အသိအမှတ်ပြု စီးရီး အပြည့်အစုံ- စီးရီးအများအပြားသည် TÜV၊ UL၊ CE နှင့် CQC အသိအမှတ်ပြုလက်မှတ်များကို အောင်မြင်ပြီးဖြစ်သည်။ စီမံခန့်ခွဲမှုစနစ်များသည် IATF 16949၊ ISO 9001၊ ISO 14001 နှင့် ISO 45001 တို့ကို အကျုံးဝင်ပါသည်။

•ရင့်ကျက်သောညှိနှိုင်းဖြေရှင်းနည်းများ- ပင်မ DC contactors နှင့် ရင့်ကျက်သော ရွေးချယ်မှုဖြေရှင်းနည်းများဖြင့် ကျယ်ပြန့်သော အင်ဂျင်နီယာဆိုင်ရာ ညှိနှိုင်းဆောင်ရွက်မှုအတွေ့အကြုံ။

• ပြီးပြည့်စုံသော နည်းပညာဒေတာပံ့ပိုးမှု- contactors များနှင့် တိကျသောညှိနှိုင်းတွက်ချက်မှုများကို လွယ်ကူချောမွေ့စေရန် တိုင်းတာထားသော I²t မျဉ်းကွေးများနှင့် ဖြတ်တောက်ထားသော လက်ရှိမျဉ်းကွေးများကို ပံ့ပိုးပေးပါသည်။

• နက်နဲသော နည်းပညာစုပုံခြင်း- fuse ထုတ်ကုန်ထုတ်လုပ်ခြင်းအတွက် အသုံးဝင်ပုံမော်ဒယ်နှင့် တီထွင်မှုမူပိုင်ခွင့် ၄၈ ခုကျော်ကို ရယူထားပြီး ၂၀၁၇ ခုနှစ်တွင် အမျိုးသားအဆင့်မြင့်နည်းပညာလုပ်ငန်းအဖြစ် အသိအမှတ်ပြုခံခဲ့ရသည်။

•စက်မှုလုပ်ငန်းစံပါဝင်မှု- ထုတ်ကုန်များသည် GB/T 13539.4၊ IEC 60269 နှင့် အခြားသော နိုင်ငံတကာနှင့် ပြည်တွင်းစံနှုန်းများစွာကို လိုက်နာပါသည်။

V. နိဂုံး

DC အားသွင်းစခန်းများရှိ contactor နှင့် fuses များ၏ ကိုက်ညီမှုကို နည်းပညာအရ အကျဉ်းချုံးနိုင်သည်- လုပ်ဆောင်နိုင်သော အလွှာလိုက်ခြင်း၊ အချိန်ကိုက်ညှိနှိုင်းခြင်းနှင့် ကန့်သတ်ချက်ချင်း ချိတ်ဆက်ခြင်း။

• IGBT/SiC နှင့် အခြားပါဝါတစ်ပိုင်းလျှပ်ကူးကိရိယာများ၏ဘေးကင်းမှုကိုသေချာစေရန် fuse သည် microsecond-level short-circuit လက်ရှိပြတ်တောက်မှုကိုလုပ်ဆောင်သည်။

• contactor သည် ပုံမှန် start/stop နှင့် အရေးပေါ် isolation commands များကို ထိန်းချုပ်ထားသော switching management အတွက် တာဝန်ရှိပါသည်။

• ၎င်းတို့နှစ်ခုသည် အပြန်အလှန်အရန်ကူးယူခြင်းအဖြစ် ဆောင်ရွက်ကြပြီး၊ ဘေးကင်းရေးအတားအဆီးနှစ်ခုကို ဖွဲ့စည်းထားသည်။

မှန်ကန်စွာ လိုက်ဖက်ညီသောအခါ၊ တစ်ခုစီသည် အလွှာလိုက် ကာကွယ်ရေးဖြင့် ၎င်းတို့၏ ကိုယ်ပိုင်တာဝန်များကို လုပ်ဆောင်ကြသည်။ မကိုက်ညီသောအခါတွင်၊ အကာအကွယ်ချို့ယွင်းခြင်းမှ စက်ပစ္စည်းများ လောင်ကျွမ်းခြင်းအထိ အကျိုးဆက်များ ပါဝင်သည်။

အရည်အသွေးမြင့် fuse R&D နှင့် ထုတ်လုပ်ရေးတွင် နှစ် 40 ကျော် အပ်နှံထားသောကြောင့် Galaxy Fuse  သည် DC အားသွင်းစခန်းများအတွက် ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော ဆားကစ်အကာအကွယ်ဖြေရှင်းနည်းများကို ပေးအပ်ရန် ကတိပြုပါသည်။

DC အားသွင်းစခန်း ကာကွယ်ရေးစနစ်များအတွက် ဖျစ်ရွေးချယ်မှုဆိုင်ရာ နည်းပညာဆိုင်ရာ ပံ့ပိုးမှု သို့မဟုတ် contactors များနှင့် ညှိနှိုင်းဆောင်ရွက်ခြင်းအတွက် ကျေးဇူးပြု၍Galaxy Fuse နည်းပညာအဖွဲ့ကို ဆက်သွယ်ပါ။.
